Tuneli s pokončnimi stebri

Tunel s pokončnimi stebri M

Struktura je izdelana z izjemno močnim opornikom širine 42 cm, izdelanim iz kvadratnih cevi preseka 60 × 60 × 3 mm, ki omogoča doseganje širin do 10,00 metrov z enojno ladjo tudi brez temeljev iz armiranega betona.

Razdalja med dvema lokoma meri 2,40 oziroma 3,00 m, odvisno od geografskih in klimatskih razmer lokacije namestitve.
Povezovalne prečke, ki povezujejo loke, so izdelane iz kvadratnih cevi preseka 40 × 40 × 2 mm.

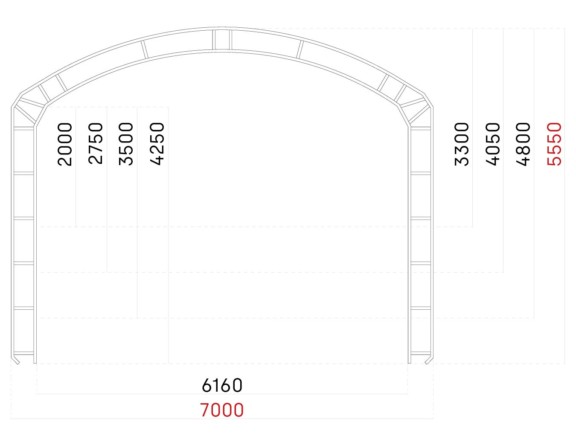

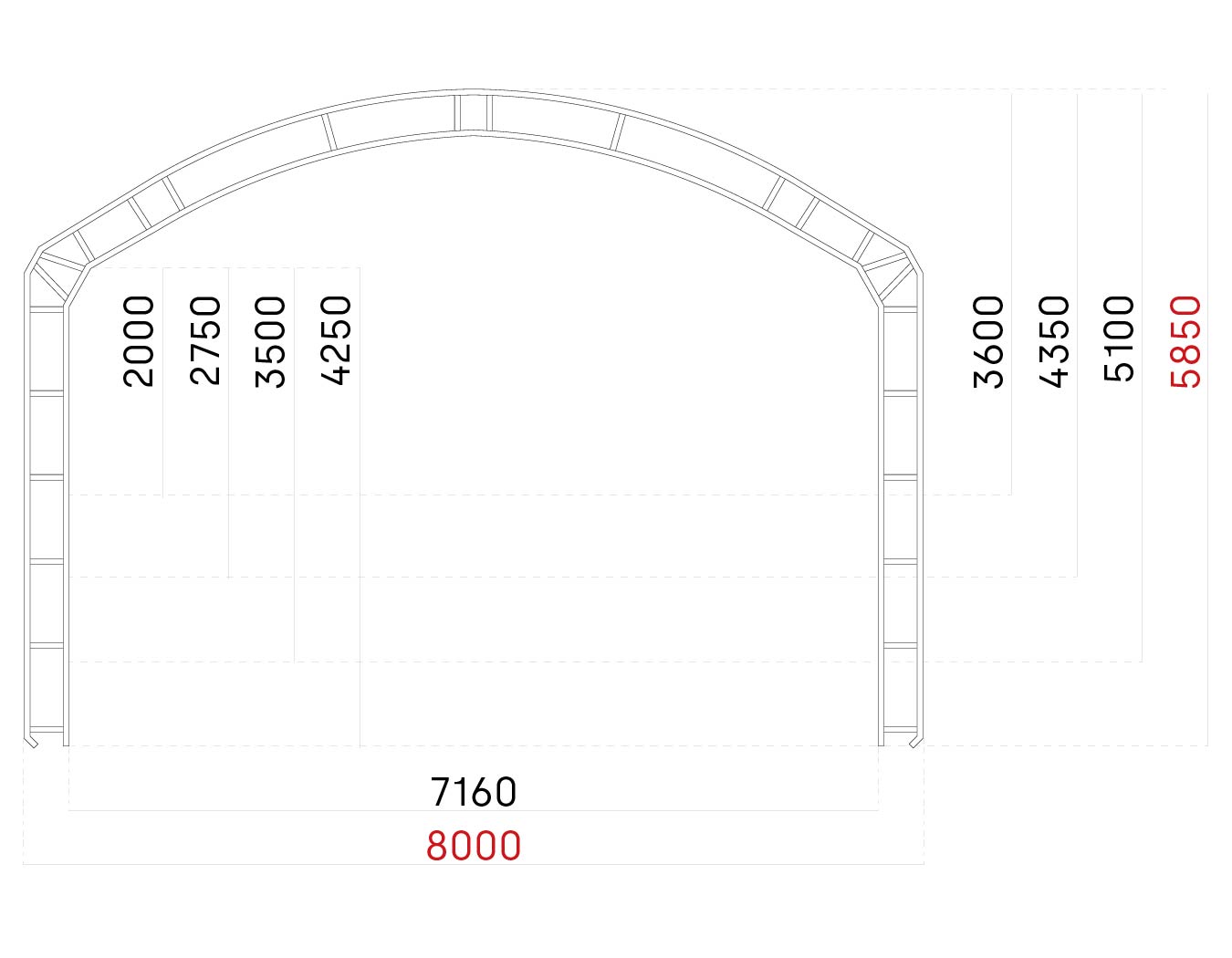

Tehnične risbe

4
Misure GDM
Gamba dritta singolo

Izvedbe

Zaprto čelo pri tunelu s pokončnimi stebri
