Tuneli z zaobljeno streho

Tunel z enojnim znižanim lokom 1.2 (ASR120)

Struktura je izdelana iz kvadratnih cevi preseka 60 × 60 × 3 mm, s katerimi je mogoče doseči širine do 12,00 metrov tudi brez temeljev iz armiranega betona.

Razdalja med dvema lokoma meri 1,20 m.
Povezovalne prečke, s katerimi so loki povezani med seboj, so izdelane iz kvadratnih cevi preseka 30 × 30 × 2 mm.

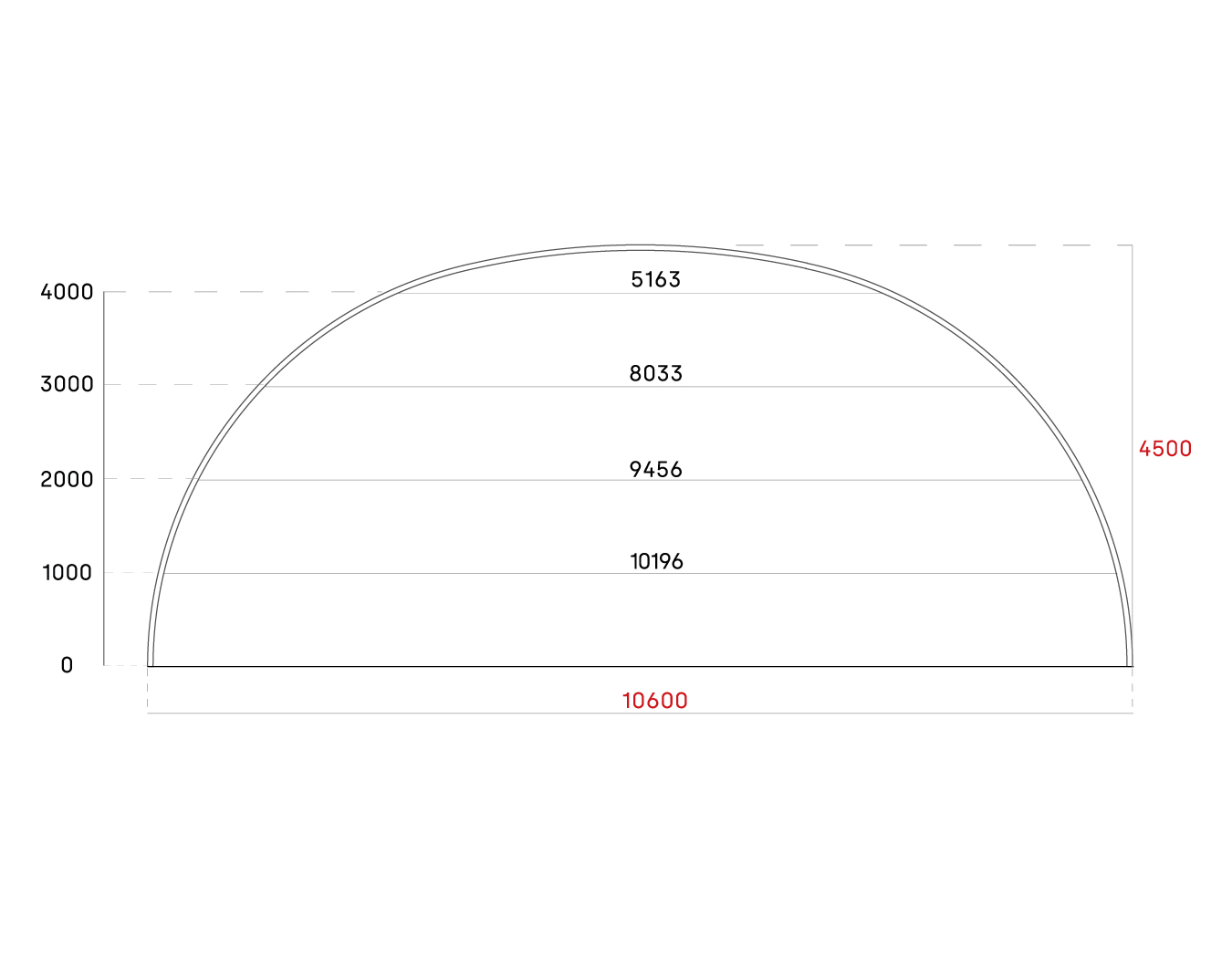

Tehnične risbe

5

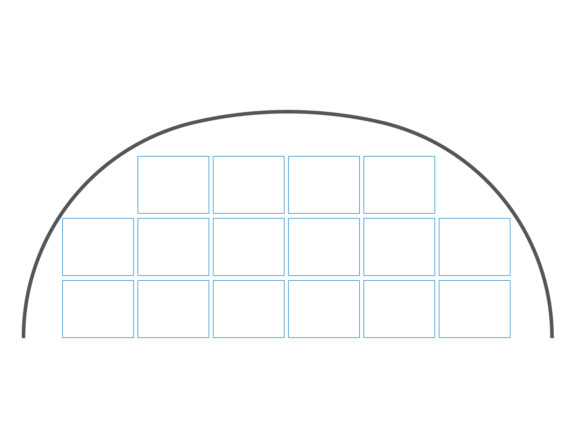

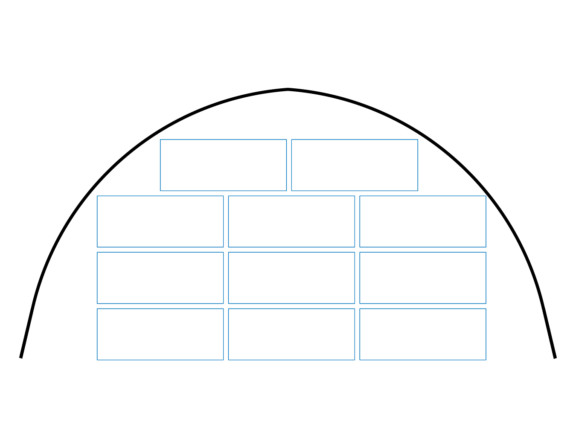

Misure Tunnel ASR120
Dimensioni 8200x4500
14 balle da 1200x1200
11 balle da 1500x1200
10 balle da 1600x1200
10 balle da 2200x900
5
Misure Tunnel ASR120
Dimensioni 8900x4500
14 balle da 1200x1200
12 balle da 1500x1200
12 balle da 1600x1200
11 balle da 2200x900
5
Misure Tunnel ASR120
Dimensioni 9300x4500
17 balle da 1200x1200
12 balle da 1500x1200
12 balle da 1600x1200
11 balle da 2200x900
5
Misure Tunnel ASR120
Dimensioni 10600x4500
20 balle da 1200x1200
16 balle da 1500x1200
15 balle da 1600x1200
14 balle da 2200x900
5
Misure Tunnel ASR120
Dimensioni 12000x5600
28 balle da 1200x1200
22 balle da 1500x1200
21 balle da 1600x1200
21 balle da 2200x900

Izvedbe

Struktura z znižanim lokom je rešitev, zasnovana za pokritje večjih površin z ohranjanjem nižje višine.

Strukturo z znižanim lokom lahko namestite neposredno na zemljo, oziroma na obstoječo betonsko ploščo.

Na voljo je z različnimi dodatki kot so zatrep, drsno ali zaprto čelo.

Struktura je na voljo s prekrivno ponjavo v različnih barvah.

Struktura z znižanim lokom z drsnim čelom in zatrepom iz mikroperforirane mreže

Struktura je na voljo s prekrivno ponjavo v različnih barvah.

Struktura z znižanim lokom je izdelana iz kvadratnih cevi iz pocinkanega jekla, ki poskrbijo za njeno trdnost in dolgo življenjsko dobo.
