Tuneli z zaobljeno streho

Tuneli z ojačanim lokom 1.2 (AR120)

Struktura je izdelana iz kvadratnih cevi preseka 60 × 60 × 3 mm, s katerimi je mogoče doseči širine do 12,00 metrov tudi brez temeljev iz armiranega betona.

Razdalja med dvema lokoma meri 1,20 m.
Povezovalne prečke, s katerimi so loki povezani med seboj, so izdelane iz kvadratnih cevi preseka 30 × 30 × 2 mm.

Tehnične risbe

5
Mere tunela AR120,
dimenzije 8500 × 5800
21 balle da 1200x1200
16 balle da 1500x1200
15 balle da 1600x1200
15 balle da 2200x900
5

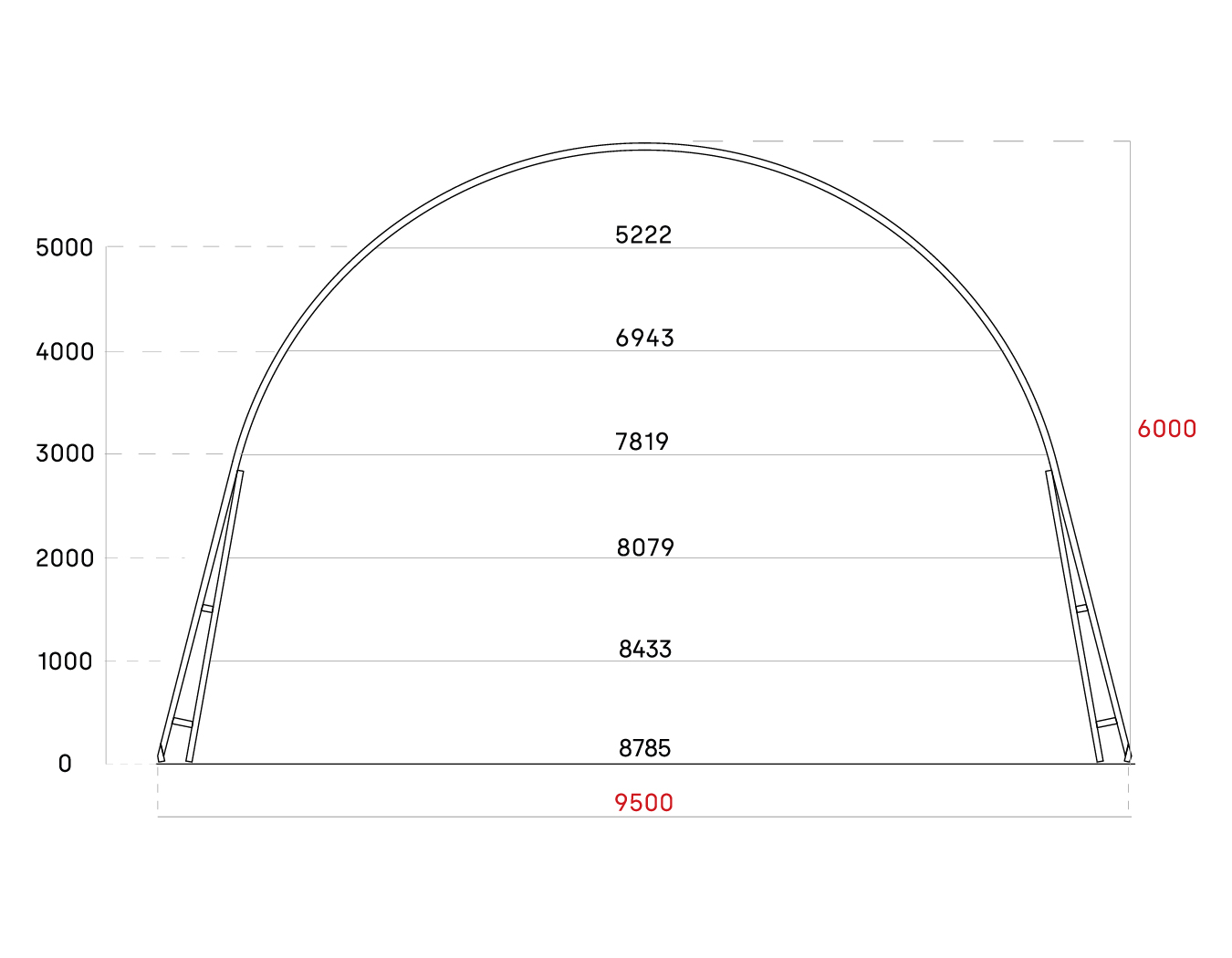

Mere tunela AR120,
dimenzije 9500x6000
23 balle da 1200x1200
17 balle da 1500x1200
17 balle da 1600x1200
15 balle da 2200x900
5
Mere tunela AR120,
dimenzije 10500x6300
27 balle da 1200x1200
22 balle da 1500x1200
21 balle da 1600x1200
19 balle da 2200x900
5
Mere tunela AR120,
dimenzije 12000x6850
35 bale dimenzij 1200x1200
28 bale dimenzij 1500x1200
27 bale dimenzij 1600x1200
27 bale dimenzij 2200x900

Izvedbe

Model AR120 je na voljo v širinah 8,50 - 9,50 - 10,50 - 12,00 m

AR120 v vojaško zeleni barvi

AR120

AR120 v opalno zeleni barvi

AR120 s prekrivno ponjavo v žajbljevo zeleni barvi

AR120 je primerna rešitev za hribovita območja

AR120 je mogoče namestiti na različne tipe tal (zemlja in armirani beton)

AR120 z drsnim čelom

AR120 je opremljen z zaprtim čelom, ki ima na zgornjem delu mikroperforirano zračno mrežico

AR120 z zatrepom

AR120 z drsnim čelom s togimi krili

AR120, nameščen na temelje iz armiranega betona
